        EN650C變頻器在直驅式抽油機的應用
        油田采油直驅螺桿泵設備適合于高黏稠、高含氣、高含砂、高含水以及低產油井的原油開采,能有效地克服氣鎖、砂卡等現象,且占地面積小,對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強,高速停機響應快速、穩定,最大頻率加、減速時間可達到0.1s。

        一、螺桿泵抽油機簡介


        螺桿泵是容積式轉子泵,它依靠由螺桿和襯套形成密封腔的容積變化來吸入和排出液體。螺桿泵按螺桿數目分為單螺桿、雙螺桿、三螺桿和五螺桿泵等。 油田采油直驅螺桿泵設備組成比較簡單,由同步電機、螺桿泵及調速控制系統等組成,適合于高黏稠、高含氣、高含砂、高含水以及低產油井的原油開采,能有效地克服氣鎖、砂卡等現象,且占地面積小,效率高,其增產節能優越性較好。




        二、工藝原理及要求


        運行速度低、大扭矩螺桿旋轉時無沖擊啟動停機具有控制反轉速度、平滑釋放反轉力矩運行效率高等。另外,對應用的要求:


           1 、操作簡單、運行數據直觀


         2 、啟動力矩大、效率高;


        3 、啟動平穩 使用開環矢量控制,自動識別電機磁極位置,同樣力矩下,使輸出電流達到最小


        4 、停機時,螺桿反轉扭矩實現變頻器軟件自動釋放及外部封星雙重停機保護

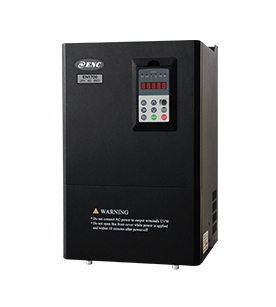

        三、易能EN650C專用變頻器抽油機應用方案


        EN65C 專門針對油田的直驅螺桿泵開發的產品,直驅螺桿泵由同步電機驅動,設備組成較簡單,工作效率高且不占用大面積地方,節能效率高且還能克服氣鎖和卡砂等現象。對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強,高速停機響應快速、穩定,最大頻率加、減速時間可達到0.1s。

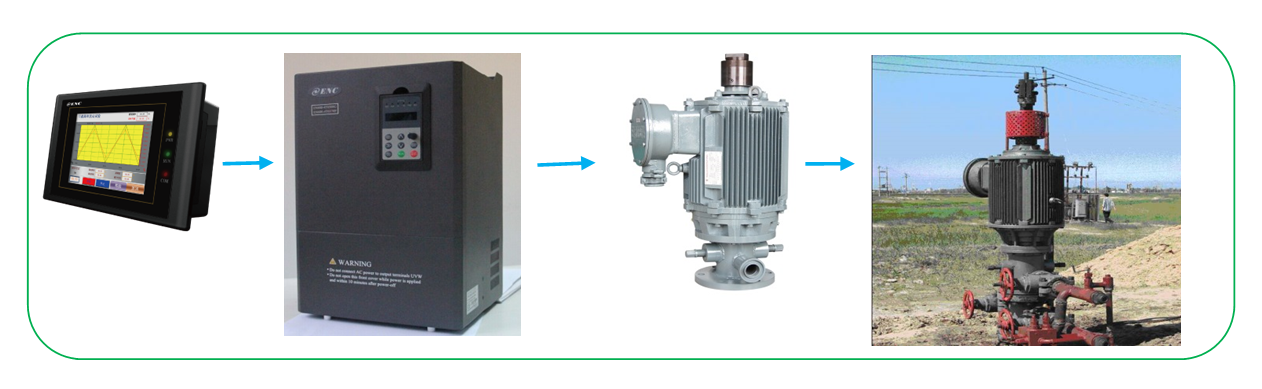

        直驅設備同步電機使用功率一般在 7.5~37KW ,由具有直驅專用驅動軟件的 EN650C 抽油機專用變頻器和制動組件、停機反轉保護組件、溫控系統、監控系統等組成。




        四、應用優勢


        1 、操作簡單、監控直觀;


        2、  支持永磁不同電機的磁場定向控制,啟動力矩大、效率高;


        3、  啟動平穩,具有電機初始磁極位置檢測功能;


        4、  具有停機防反轉功能,能自動檢測當前螺桿上反向扭力,并控制螺桿低速反向釋放;




        五:參數設置



        功能碼參數

        設定值

        解釋

        F00.00

        2

        高級菜單模式

        F01.00

        1

        電位器調速

        F01.15

        1

        外部端子啟動

        F01.17

        300

        加速時間 30

        F01.18

        400

        減速時間 40

        F02.22

        1

        外部剎車制動

        F09.04

        1

        變頻器開始運行信號


        F16.09

        0.35

        電機電流環比例增益

        F16.20

        30

        同步電機拉入電流 1

        F16.21

        30

        同步電機拉入電流 2

        F17.03

        1500

        同步電機反電動勢常數

        F15.00

        根據機型選擇

        電機額定功率

        F15.01

        根據機型選擇

        電機額定電壓

        F15.02

        根據機型選擇

        電機額定電流

        F15.03

        40

        電機額定頻率

        F15.04

        200

        電機額定轉速

        F15.05

        12

        電機極對數

        F15.06

        根據機型選擇

        電機極對數

        F15.11

        1

        電機靜止自整定

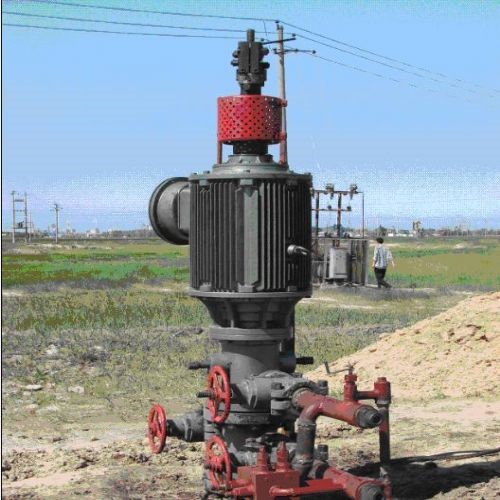

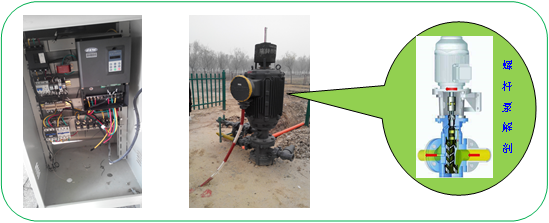

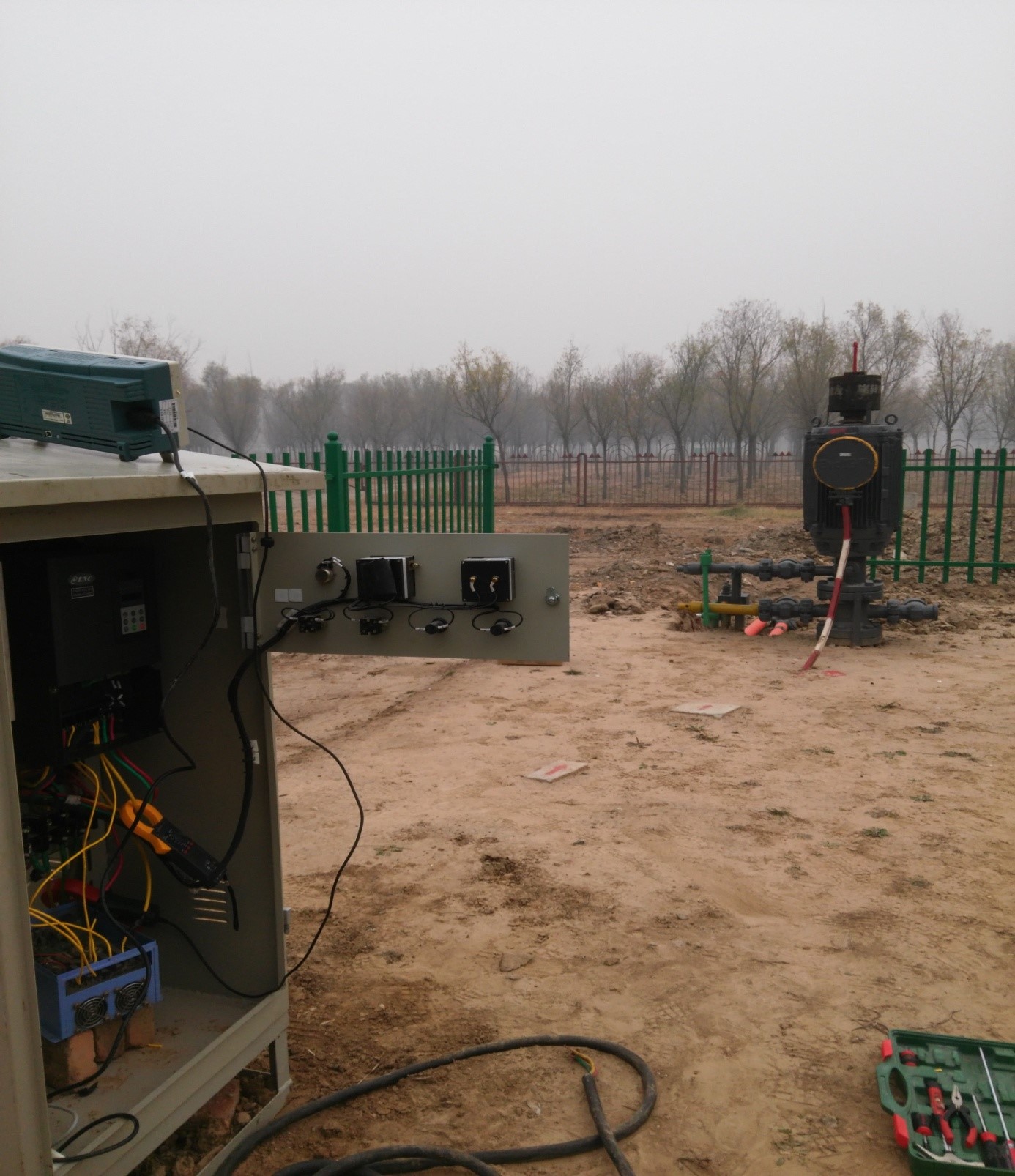

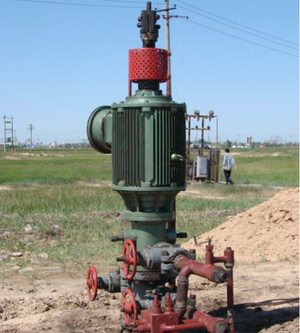

        六、 EN650C 抽油機專用機現場應用圖片


        圖25.jpg     圖26.jpg ?


        ?
