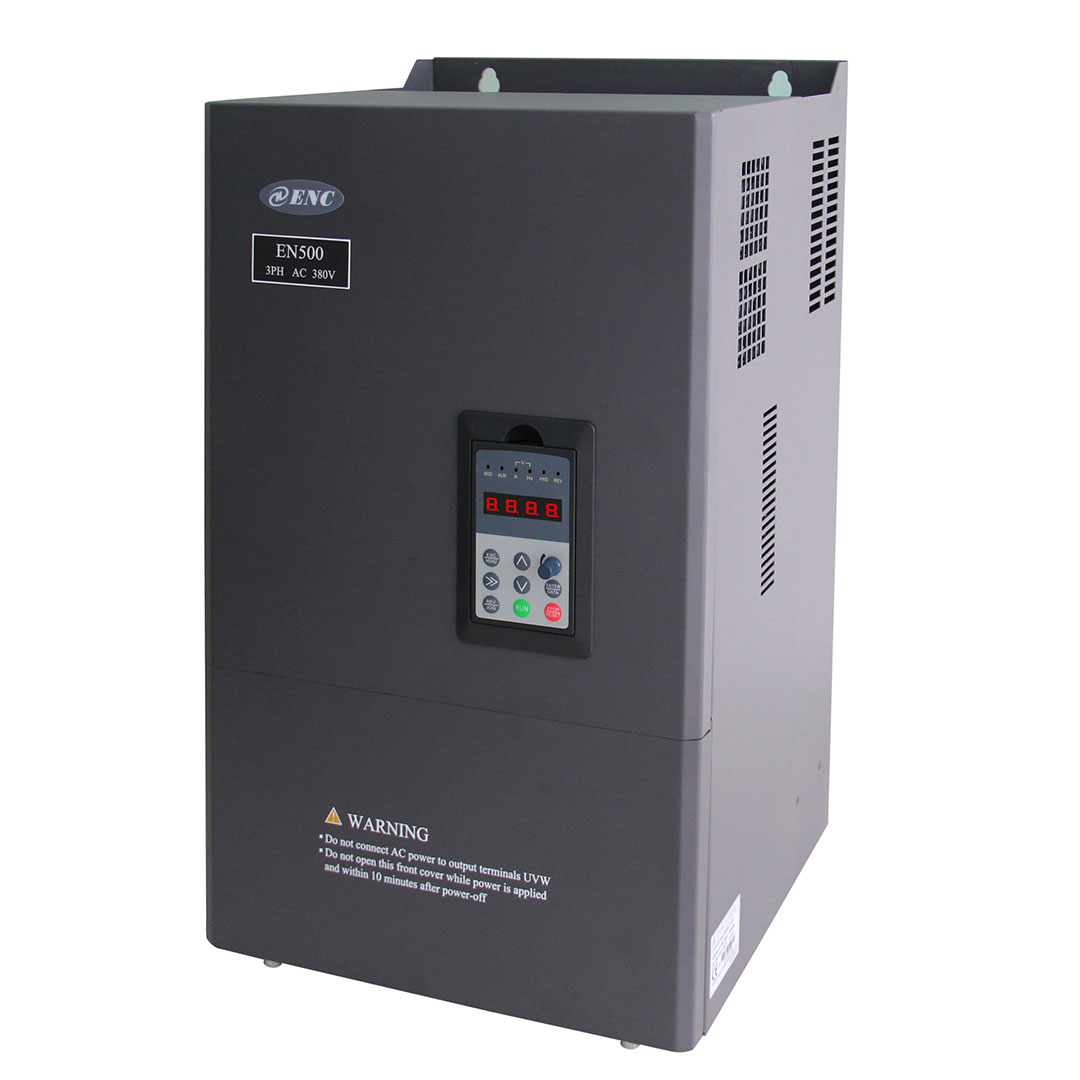

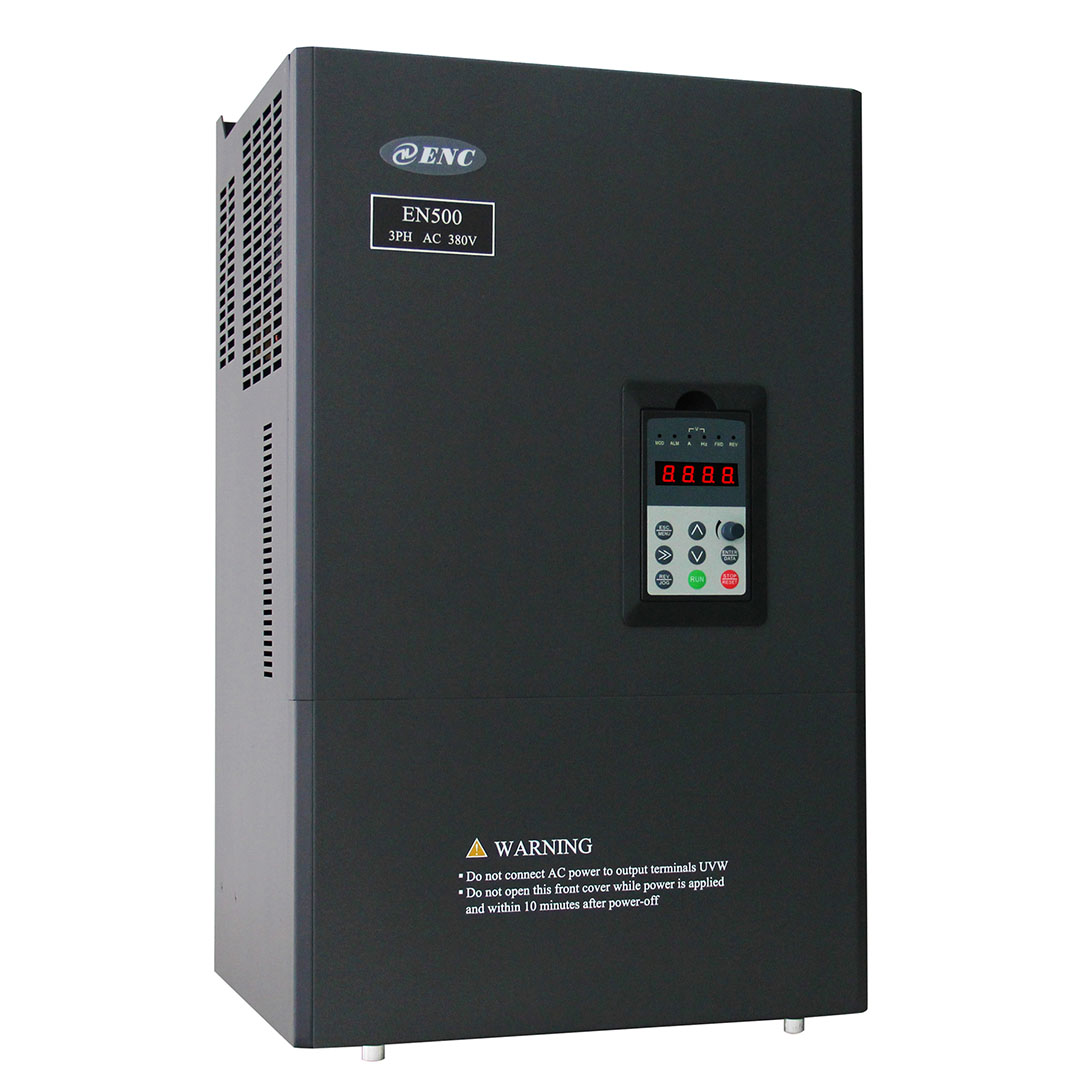

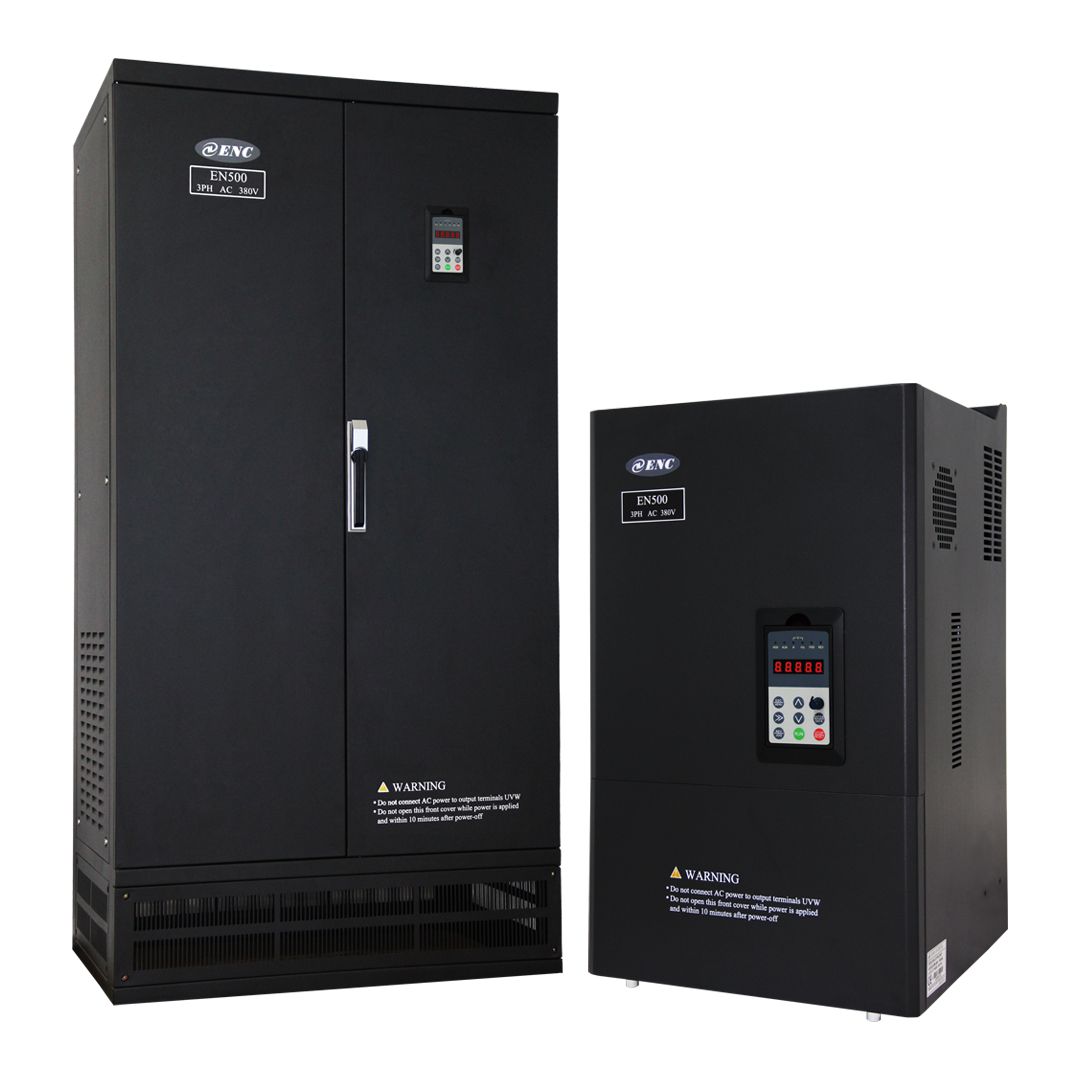

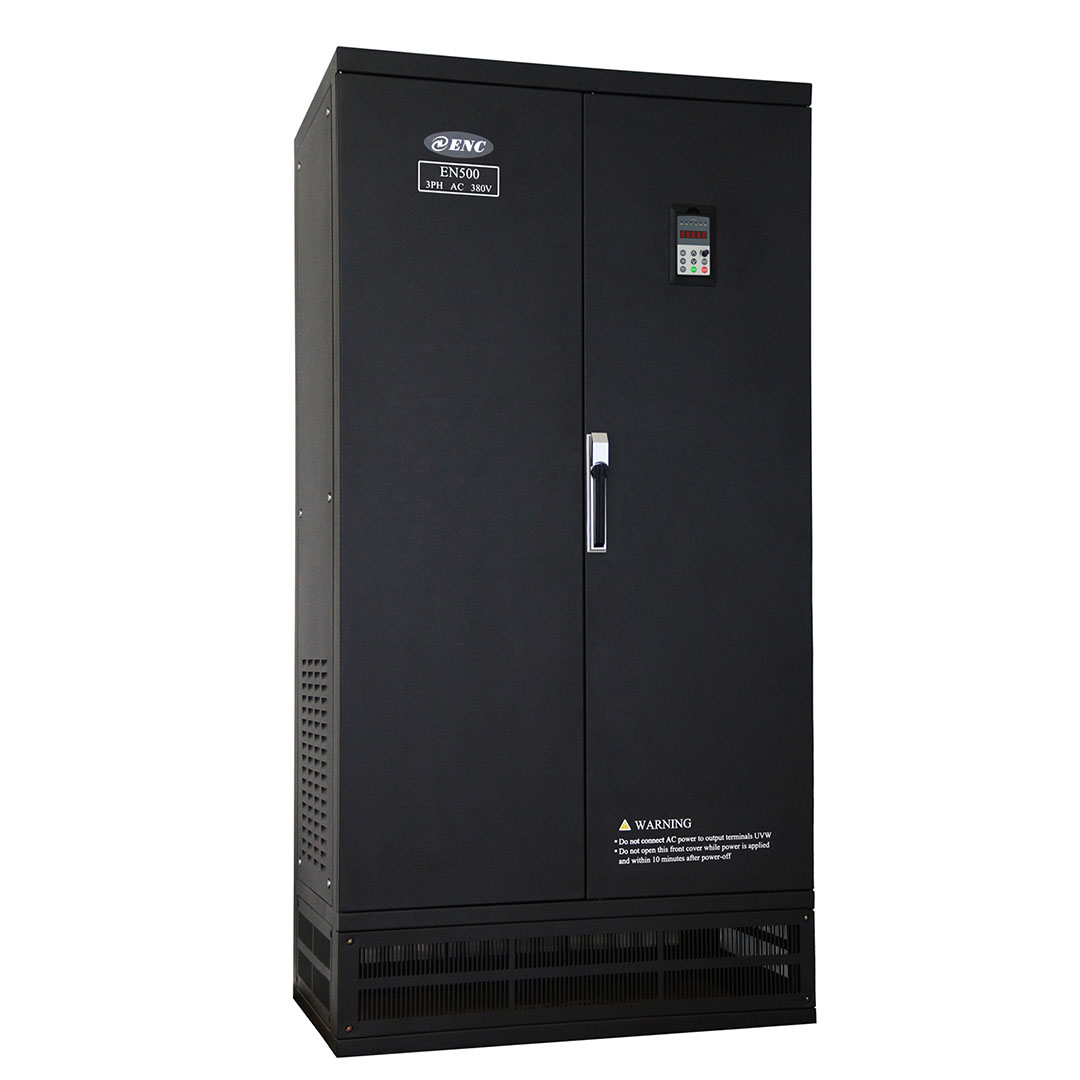

        EN500系列多功能通用型矢量變頻器
        產品描述

        采用32位DSP(數字信號處理器)硬件平臺,可實現有PG速度閉環矢量控制和無PG速度開環矢量控制,有速度矢量和轉矩矢量?jì)煞N工作方式,能快速限住沖擊電流,廣泛用于輕重工業,控制精度高、速度響應快、低頻特性?xún)?yōu)越。智能檢測與保護完善,且性?xún)r(jià)比高,結構緊湊、功率密度高、便于安裝。該系列產品有著廣泛的組網功能,豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。

        典型應用

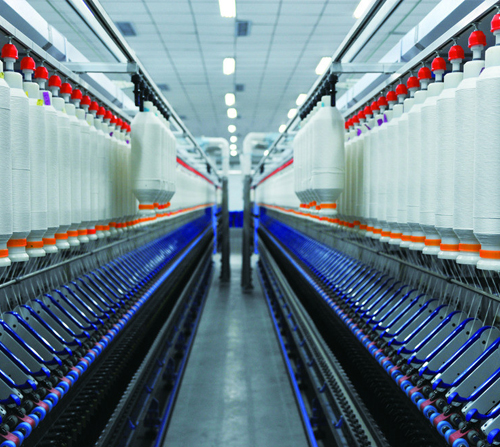

        適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等,另外在紡織、制冷、水泥、陶瓷、化工、船舶、采礦等領域也廣泛使用。

        產品特點

        • 性能優越

          多功能磁通矢量控制,32位DSP硬件平臺,強勁的低頻力矩,快速的速度和轉矩響應,平穩的轉速跟蹤

        • 功能豐富

          恒壓供水、擺頻控制、下垂控制、定長控制等自學習功能、轉速跟蹤、輸出恒力矩等;

        • 設計完善

          獨立風道設計,結構緊湊、功率密度高、柜機、壁掛機一體化設計,方便用戶選型安裝,性?xún)r(jià)比極優;標配內置電抗器(90KW及以上);

        • 擴展功能強

          實現總線擴展、端子、繼電器、模擬量的擴展,滿足特殊用戶的需求;

        • 通訊協議多

          提供用戶自定義協議、Modbus協議,擴展的CAN總線Profibus等。

        應用優勢


        實現平滑軟啟動,避免了電氣和機械沖擊延長設備使用壽命

        磁通矢量控制技術,啟動大力矩、運行精度高;

        廣泛應用于各種工業現場;

        保護功能完善,包括短路、過流、過壓、過載、欠壓諸多保護功能。

        ?
        性能指標
        項目項目描述
        輸入額定電壓、頻率單相220伏級:?jiǎn)蜗?20V,50Hz/60Hz;
        三相380伏級:三相380V,50Hz/60Hz
        允許電壓波動范圍單相220伏級:200~260V;
        三相380伏級:320~460V
        輸出電壓0~380V
        頻率0~600Hz
        過載能力G型:150%額定電流1分鐘;
        P型:120%額定電流1分鐘。
        控制性能控制方式無PG矢量控制,有PG矢量控制,開環V/F控制,無PG轉矩控制,有PG轉矩控制
        速度控制精度±0.5% 額定同步轉速(無PG矢量控制);
        ±0.1% 額定同步轉速(有PG矢量控制);
        ±1% 額定同步轉速(V/F控制);
        調速范圍1:2000(有PG矢量控制);
        1:100(無PG矢量控制);
        1:50(V/F控制);
        起動轉矩1.0Hz:150% 額定轉矩(V/F控制);
        0.5Hz:150% 額定轉矩(無PG矢量控制);
        0Hz:180% 額定轉矩(有PG矢量控制);
        速度波動±0.3% 額定同步轉速(無PG矢量控制);
        ±0.1% 額定同步轉速(有PG矢量控制);
        轉矩控制精度±10% 額定轉矩(無PG矢量控制,無PG轉矩控制);
        ±5%  額定轉矩(有PG矢量控制,有PG轉矩控制)。
        轉矩響應≤20ms(無PG矢量控制);
        ≤10ms(有PG矢量控制);
        頻率精度數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5%
        頻率分辨率模擬設定最高頻率的0.1%
        數字設定精度0.01Hz
        外部脈沖最高頻率的0.1%
        轉矩提升自動轉矩提升;手動轉矩提升0.1~12.0%
        V/F曲線(電壓額定頻率在5~650Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線
        頻率特性)
        加減速曲線兩種方式:直線加減速和S曲線加減速;15種加減速時間,時間單位(0.01s、0.1s、1s)可選 ,最長1000分鐘
        制動能耗制動EN600系列三相15KW及以下功率段已內置制動單元,只需在(+)與PB之間加制動電阻;18.5KW及以上功率段可選配內置制動單元,只需在(+)與PB之間加制動電阻,也可外接制動單元于(+)和(-)之間。
        EN500系列可外接制動單元于(+)和(-)之間。
        直流制動起動、停止動作分別可選,動作頻率0~15Hz,動作電流0~100%額定電流,動作時間0~30.0s
        點動點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6000.0秒可設置
        多段速運行通過內置PLC或控制端子實現多段速運行,多達15段,每段對應單獨加減速時間,內置PLC支持掉電保存
        內置PID控制器可方便地構成閉環控制系統
        自動節能運行根據負載情況,自動優化V/F曲線,實現節能運行
        自動電壓調整(AVR)當電網電壓變化時,能自動保持輸出電壓恒定
        自動限流對運行期間電流自動限制,防止頻繁過流故障跳閘
        載波調制根據負載特性自動調整載波
        轉速跟蹤再啟動實現對旋轉中的電機的無沖擊平滑起動
        運行功能運行命令給定通道操作鍵盤給定、控制端子給定、通訊給定,可通過多種方式切換
        運行頻率給定通道主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換
        捆綁功能運行命令通道與頻率給定通道可以任意捆綁,同步切換
        輸入數字輸入通道8路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入50KHz,可擴展至14路
        輸出模擬輸入通道2路模擬輸入通道,其中AI1可選4~20mA或0~10V輸出,AI2通道為差分輸入,4~20mA或-10~10V輸入可選,可擴展至4路模擬輸入
        特性脈沖輸出通道0.1~20KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出

        模擬輸出通道2路模擬信號輸出,其中AO1通道可選4~20mA或0~10V,AO2通道可選4~20mA或0~10V可實現設定頻率、輸出頻率等物理量的輸出,可擴展至4路模擬輸出
        特色快速限流最大程度限制變頻器過流、更可靠運行
        功能單脈沖控制適用于需要一鍵控制變頻器起、停的場合,按一下起,再按一下停,再按一下又起,如此重復。此種用法簡單可靠,不易誤操作

        定長控制可實現定長控制

        定時控制定時控制功能:設定時間范圍0.1Min ~ 6500.0Min

        虛擬端子五組虛擬輸入、輸出IO,可實現簡易邏輯控制
        操作鍵盤鍵盤顯示可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
        按鍵鎖定實現對按鍵的部分或者全部鎖定
        保護功能上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等
        環境使用場所室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
        海拔低于1000米。(高于1000米時需降額使用, 每增加1000米高度輸出電流約降低額定電流的10%)
        周?chē)鷾囟?/td>-10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱)
        周?chē)鷿穸?/td>小于95%RH,無水珠凝結
        振動小于5.9米/秒2(0.6g)
        存儲溫度-40℃~+70℃
        結構防護等級IP20
        冷卻方式強制風冷
        安裝方式壁掛式和柜式


        體積型號

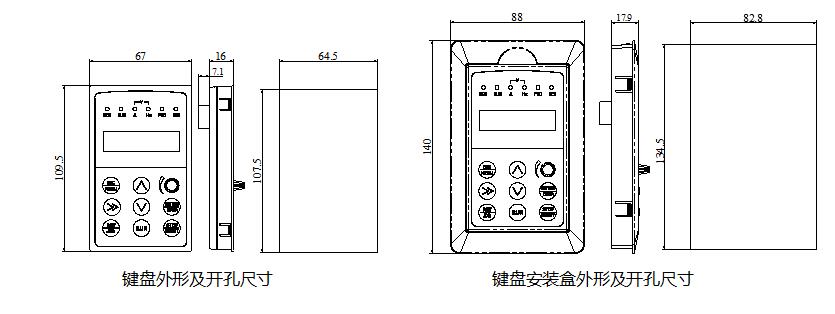

        操作鍵盤及鍵盤安裝盒外形尺寸(單位:mm)



        安裝尺寸


        變頻器型號

        H

        (mm)

        H1

        (mm)

        W

        (mm)

        W1

        (mm)

        W2

        (mm)

        D

        (mm)

        D1

        (mm)

        D2

        (mm)

        N1

        (mm)

        N2

        (mm)

        M1

        (mm)

        M2

        (mm)

        圖號

        EN500-4T0750G/0900P

        570

        546

        340

        237

        -

        320

        -

        333

        -

        -

        Φ12

        Φ18

        圖c

        EN500-4T0900G/1100P

        EN500-4T1100G/1320P

        650

        628

        400

        297

        -

        340

        -

        353

        -

        -

        Φ12

        Φ18

        EN500-4T1320G/1600P

        650

        628

        420

        297

        -

        340

        -

        353

        -

        -

        Φ12

        Φ18

        EN500-4T1600G/2000P

        980

        953

        480

        370

        -

        400

        -

        413

        Φ38

        Φ19

        Φ9

        Φ18

        EN500-4T2000G/2200P

        1030

        1003

        500

        370

        -

        400

        -

        413

        Φ38

        Φ19

        Φ9

        Φ18

        EN500-4T2200G/2500P

        EN500-4T2500G/2800P

        1368

        1322

        700

        500

        440

        430

        -

        443

        Φ52

        Φ19

        Φ12

        Φ22

        圖d

        EN500-4T2800G/3150P

        EN500-4T3150G/3550P

        EN500-4T3550G/3750P

        1518

        1483

        700

        500

        500

        430

        -

        443

        OB

        77*47

        Φ19

        Φ12

        Φ22

        EN500-4T3750G/4000P

        EN500-4T4000G/4500P

        EN500-4T4500G/5000P

        1650

        -

        850

        700

        -

        550

        490

        563

        -

        -

        40

        Φ13

        圖e

        EN500-4T5000G/5600P

        EN500-4T5600G/6300P

        1700

        -

        900

        750

        -

        550

        490

        563

        -

        -

        40

        Φ13

        EN500-4T6300G/7100P
