產品中心

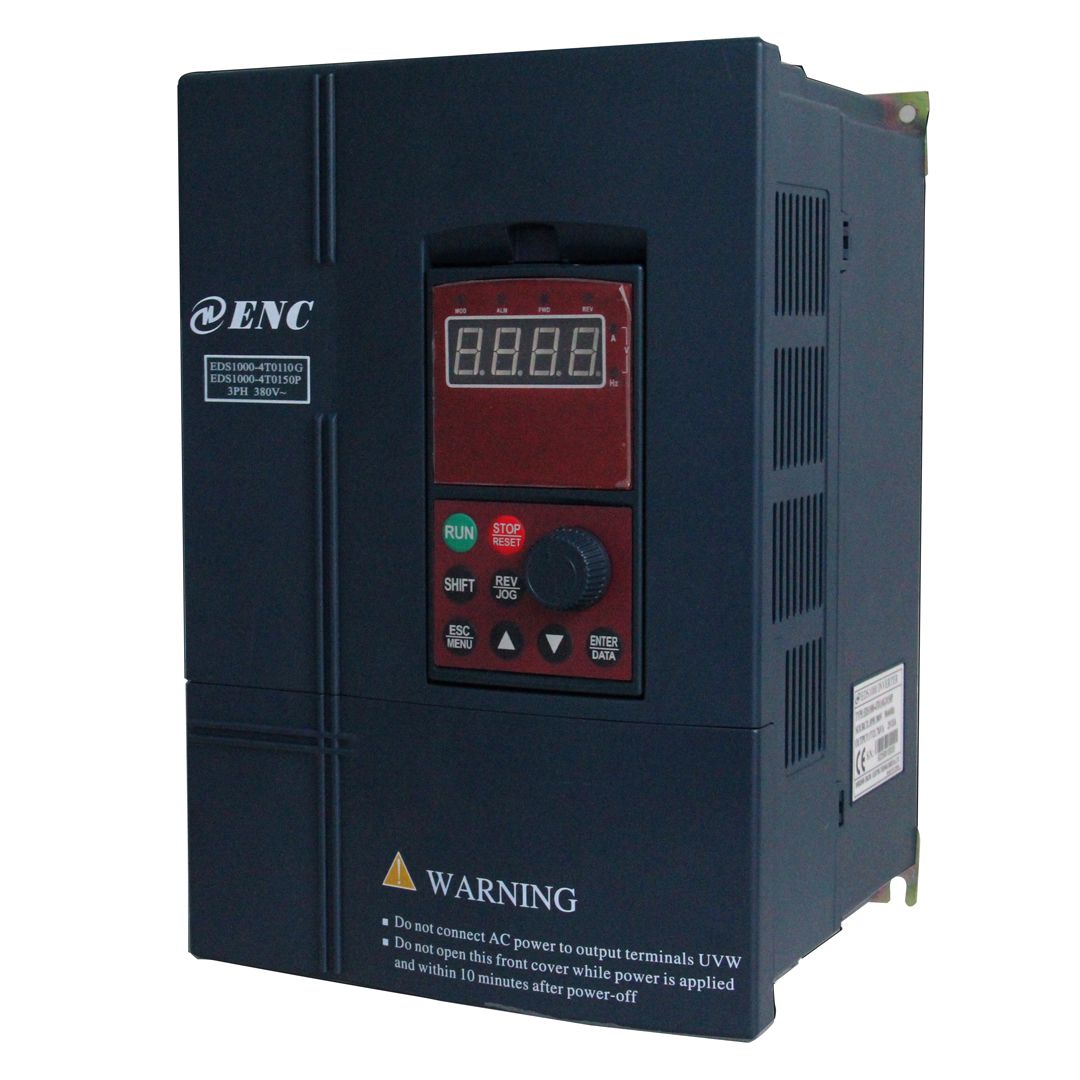

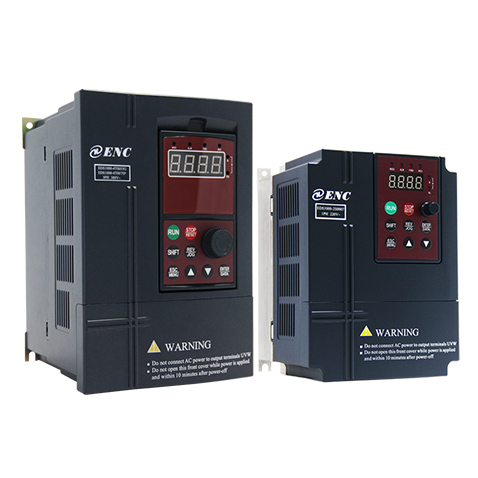

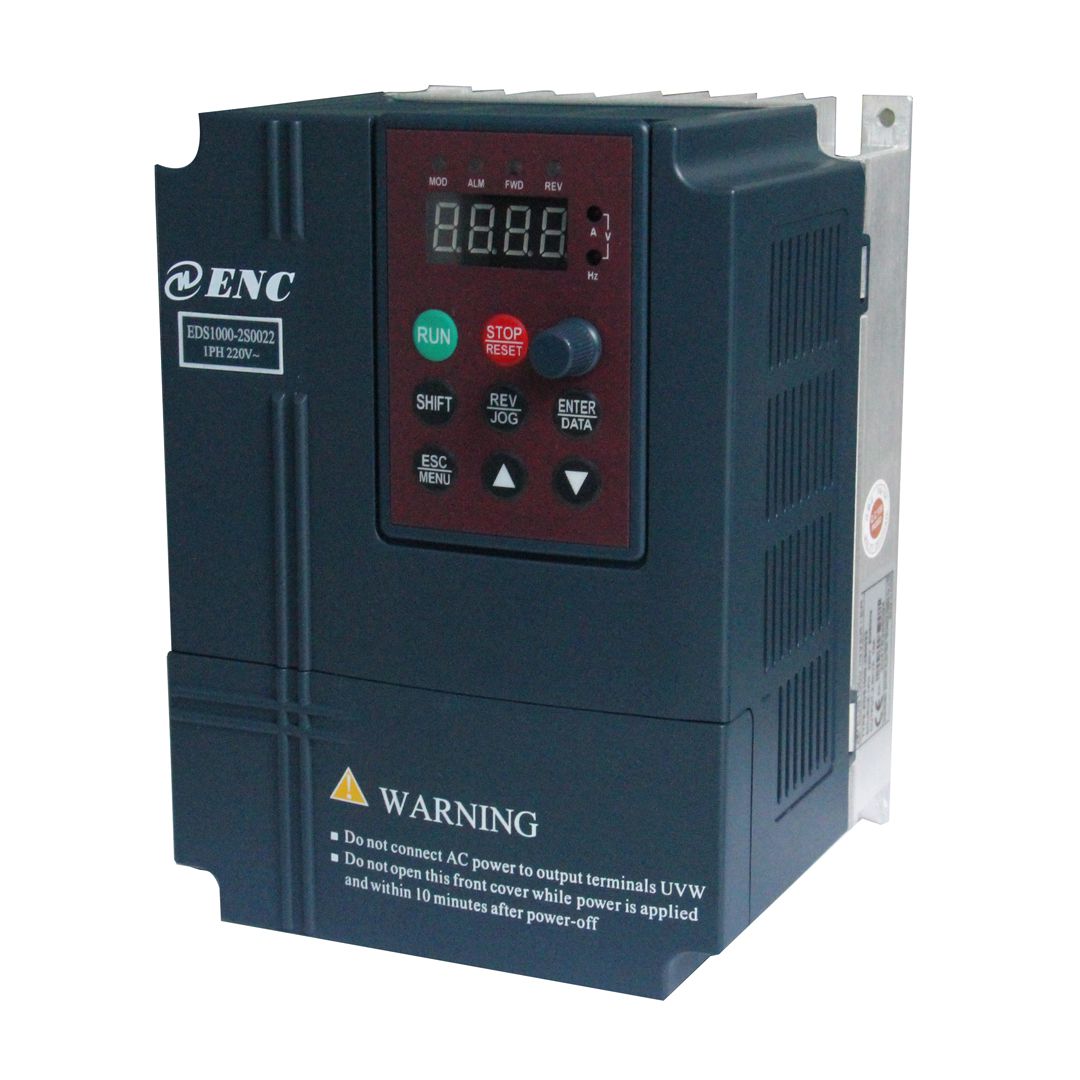

EDS1000系列多功能通用型變頻器

產品描述

EDS1000系列通用型變頻器，具有自動穩壓（AVR）和自動限流功能；鍵盤電位器調速，轉速跟蹤再啟動功能，紡織擺頻功能，鍵盤鎖定功能，恒壓供水功能，單機一拖二，外加供水卡可一拖四；輸入缺相保護、輸出缺相保護、過壓保護、欠壓保護、過流保護、過載保護等保護功能。

典型應用

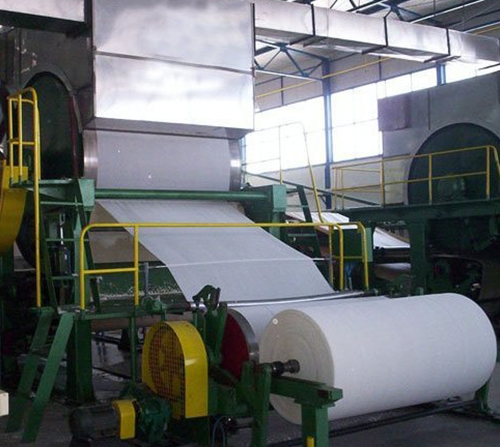

適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等，另外在紡織、制冷、水泥、陶瓷等領域也廣泛使用。/p>

產品特性規格參數 資料下載

產品特點

優秀的設計理念
采用優化空間電壓矢量PWM控制；穩定的1Hz 150%額定轉矩；自動穩壓（AVR）和自動限流功能；系統更加穩定的內置PID控制器
實用的功能設計
恒壓供水功能，從1拖1到1拖4泵均可實現；多達16段速控制以及建議PLC功能；紡織擺頻、高速脈沖輸入/輸出接口；提供MODBUS或用戶自定義的通訊組網協議；
經久的市場檢驗
經過10年以上的用戶使用檢驗，獲得一致好評；10年間根據用戶的體驗不斷升級與完善，與時俱進

應用優勢

自動穩壓可適應寬電壓波動場合；

支持數字設定、模擬量設定、多段速設定，PID設定、RS485通訊設定的頻率給定通道

內置過程PID控制功能廣泛應用于恒壓供水、空壓機變頻器驅動等

通過參數設置有效抑制機械共振，使系統更加穩定可靠。

廣泛用于各種工業領域。

性能指標

項目			項目描述
輸入	額定電壓、頻率		單相220伏級：單相220V，50Hz/60Hz；
			三相220伏級：三相220V，50Hz/60Hz；
			三相380伏級：三相380V，50Hz/60Hz；
			三相690伏級：三相690V，50Hz/60Hz。
	允許工作		單相220伏級：200V～260V；
	電壓范圍		三相220伏級：200V～260V；
			三相380伏級：320V～460V；
			三相690伏級：586V～760V。
輸出	電壓		220伏級：0～220V；380伏級：0～380V；690伏級：0～690V
	頻率		0Hz～400Hz
	過載能力		G型：150%額定電流1分鐘，200%額定電流0.5秒；
			P型：120%額定電流1分鐘；
控制性能	控制方式		無速度傳感器轉差矢量控制，開環V/F控制
	調速范圍		0.111111111
	起動轉矩		1Hz時150%額定轉矩
	運行轉速穩		≤±0.5%額定同步轉速
	態精度
	頻率精度		數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5%
	頻率分辨率	模擬設定	最高頻率的0.1%
		數字設定	小于100Hz的精度：0.01Hz；大于或等于100Hz的精度：0.1Hz
		外部脈沖	最高頻率的0.5%
	轉矩提升		自動轉矩提升，手動轉矩提升0.1%～12.0%
	V/F曲線(電壓		額定頻率在5～400Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線
	頻率特性)
	加減速曲線		兩種方式：直線加減速和S曲線加減速；七種加減速時間，時間單位(分/秒)可選，最長6000分鐘
	制動	能耗制動	內置或外接制動電阻；690伏級無內置制動單元
		直流制動	起動、停止動作分別可選，動作頻率0～15Hz，動作電壓0～15%，動作時間0～20.0秒
	點動		點動頻率范圍：0.50Hz～50.00Hz；點動加減速時間0.1～60.0秒可設置
	多段速運行		通過內置PLC或控制端子實現多段速運行
	內置PID控制器		可方便地構成閉環控制系統
	自動節能運行		根據負載情況，自動優化V/F曲線，實現節能運行
	自動電壓		當電網電壓變化時，能自動保持輸出電壓恒定
	調整(AVR)
	自動限流		對運行期間電流自動限制，防止頻繁過流故障跳閘
運行功能	運行命令給定通道		操作鍵盤給定、控制端子給定、串行口給定
	運行頻率給定通道		數字給定、模擬給定、脈沖給定、串行口給定、組合給定，可通過多種方式隨時切換
	脈沖輸出通道		0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
	模擬輸出通道		2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道為0～10V可實現設定頻率、輸出頻率等物理量的輸出
操作鍵盤	LED顯示		可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
	按鍵鎖定		實現對按鍵的部分或者全部鎖定（模擬電位器無鎖定）
保護功能			過流保護、過壓保護、欠壓保護、過熱保護、過載保護等
選配件			制動組件、遠控鍵盤、遠控鍵盤連接電纜等
環境	使用場所		室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
	海拔		低于1000米，高于1000米時需降額使用
	周圍溫度		-10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)
	周圍濕度		小于95%RH,無水珠凝結
	振動		小于5.9米/秒2(0.6g)
	存儲溫度		-40℃～+70℃
結構	防護等級		IP20
	冷卻方式		強制風冷，風扇帶自動測溫控制。
安裝方式			壁掛式

體積型號

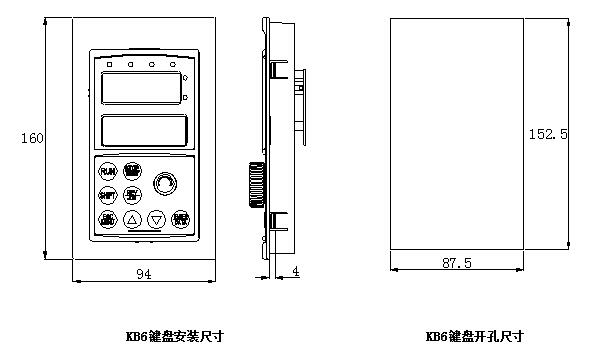

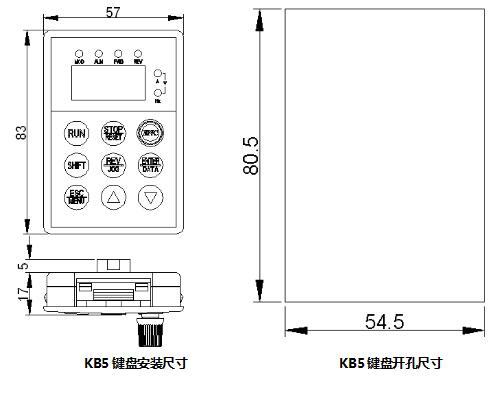

操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)

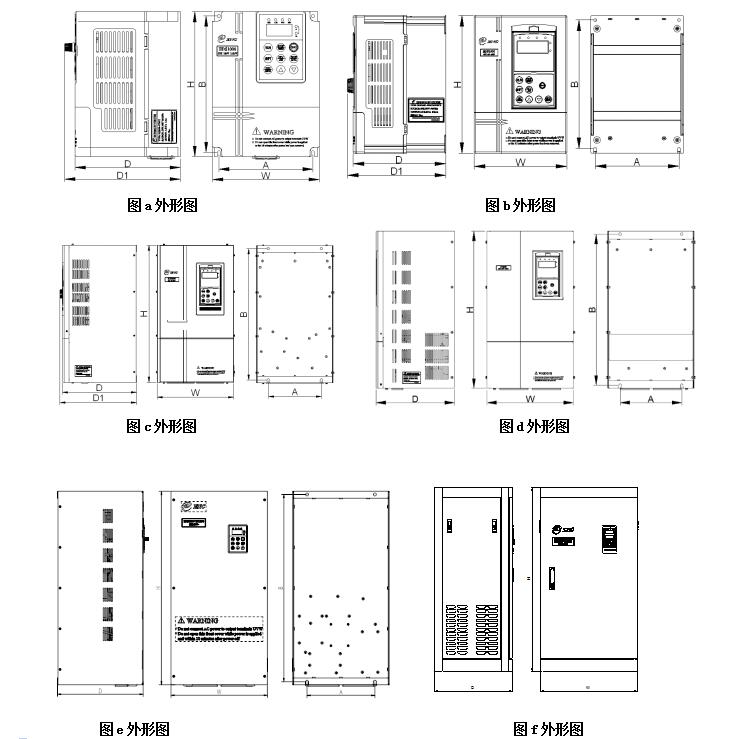

體積型號

EDS1000-2S0004～EDS1000-4T0750P安裝尺寸

? 變頻器型號（G：恒轉矩負載；P：風機水泵負載）		A (mm)	B (mm)	W (mm)	H (mm)	D (mm)	D1 (mm)	安裝孔徑 (mm)	毛重 (kg)	圖號

EDS1000/1200/1300-2S0004	EDS1000/1200/1300-2S0007	110	160	125	170	123.2	135.5	4	2	圖a
EDS1000/1200/1300-2S0015	EDS1000/1200/1300-2S0022
EDS1000/EDS1100/1200/1300-4T0007G/0015P
EDS1000/EDS1100/1200/1300-4T0015G/0022P
EDS1000/1100/1300-4T0022G/0037P
EDS1000-2S0037		140	215	155	230	155	164	5	3.8	圖b
EDS1000/1100/1300-4T0037G/0055P
EDS1000/1100/1300-4T0055G/0075P
EDS1000/1100/1300-4T0075G/0110P		185	275	200	290	178	187	6	6.3	圖b
EDS1000/1100/1300-4T0110G/0150P
EDS1000/1100/1300-4T0150G/0185P		135	330	218	345	210	221	7	10	圖c
EDS1000/1100/1300-4T0185G/0220P		180	410	260	430	252	261	9	17	圖c
EDS1000/1100/1300-4T0220G/0300P
EDS1000/1100/1300-4T0300G/0370P		200	485	280	505	252	261	9	23	圖c
EDS1000/1100/1300-4T0370G/0450P
EDS1000-4T0450G/0550P		200	515	300	535	252	261	9	33	圖c
EDS1000-4T0550G/0750P

EDS1000-2T0007～EDS1000-2T0075安裝尺寸

變頻器型號	A (mm)	B (mm)	W (mm)	H (mm)	D (mm)	D1 (mm)	安裝孔徑 (mm)	毛重 (kg)	圖號

EDS1000-2T0007	110	160	125	170	123.2	135.5	4	2	圖a
EDS1000-2T0015
EDS1000-2T0022
EDS1000-2T0037	140	215	155	230	155	164	5	3.8	圖b
EDS1000-2T0055	185	275	200	290	178	187	6	6.3	圖b
EDS1000-2T0075

EDS1000-7T0110G～EDS1000-7T2000G安裝尺寸

變頻器型號	A (mm)	B (mm)	W (mm)	H (mm)	D (mm)	安裝孔徑	圖號
EDS1000-7T0110G/0150P	200	552	284	570	252.7	9	圖e
EDS1000-7T0150G/0185P
EDS1000-7T0185G/0220P	280	620	420	650	300	9	圖d
EDS1000-7T0220G/0300P
EDS1000-7T0300G/0370P
EDS1000-7T0370G/0450P
EDS1000-7T0450G/0550P	320	720	500	750	300	12	圖d
EDS1000-7T0550G/0750P
EDS1000-7T0750G/0900P	400	790	590	820	372	12	圖d
EDS1000-7T0900G/1100P
EDS1000-7T1100G/1320P
EDS1000-7T1320G/1600P
EDS1000-7T1600G/2000P	-	-	630	1200	500	-	圖f
EDS1000-7T2000G/2200P
