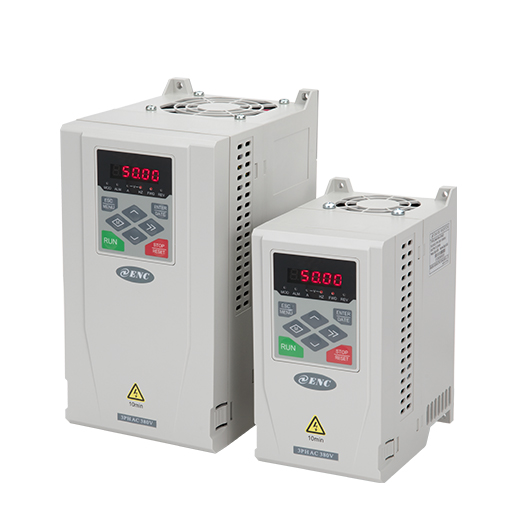

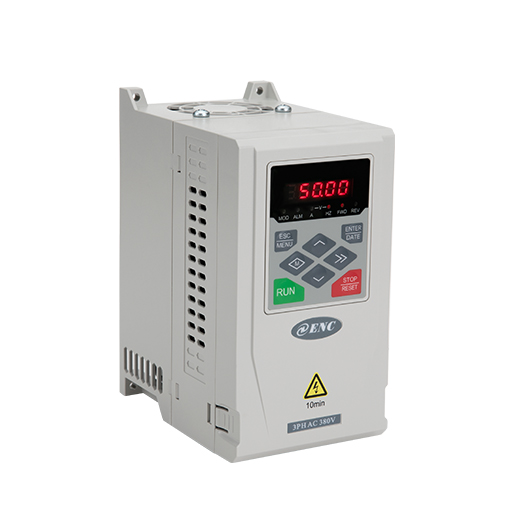

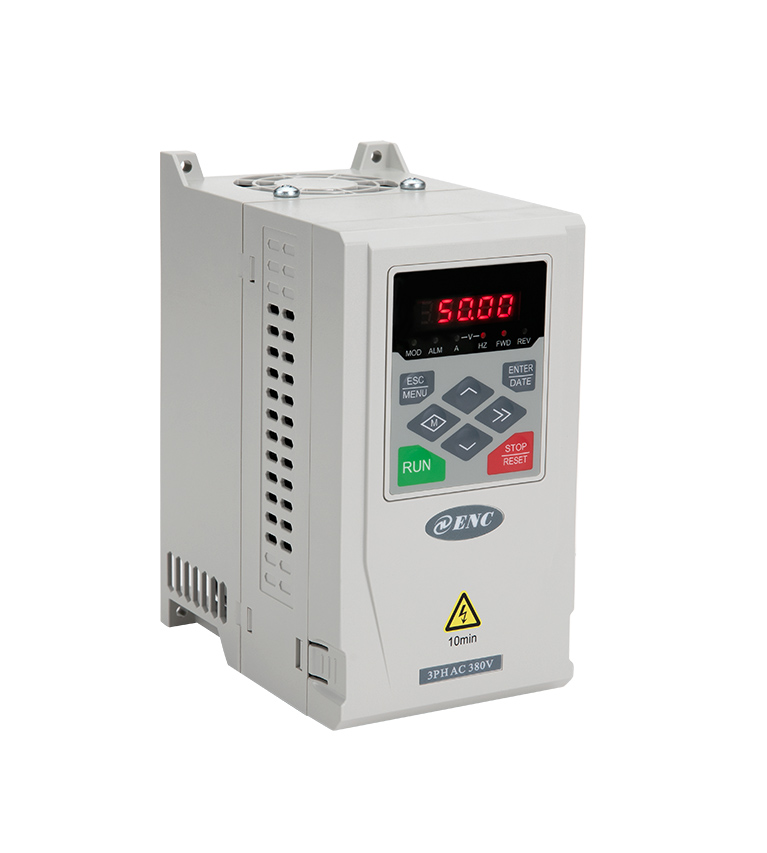

ENA100是一款高性價比的矢量通用性變頻器,功率范圍涵蓋0.4KW到160KW。內置典型行業應用的宏功能,極大方便客戶操作;30KW以下機型標配內置制動單元;適用更高的環境溫度場合。

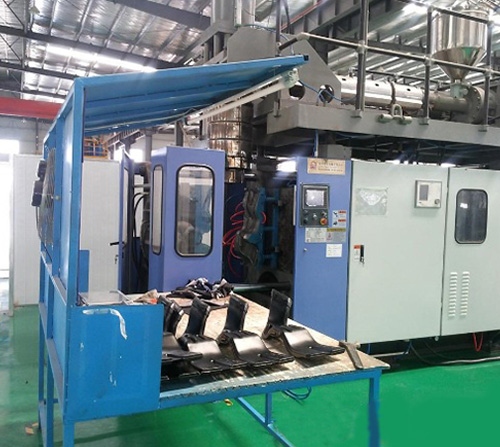

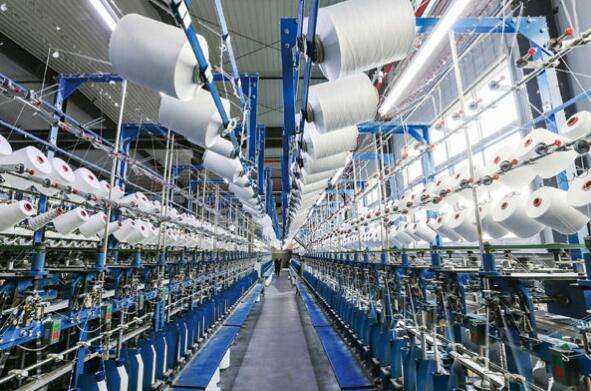

適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等,另外在紡織、制冷、水泥、陶瓷、石材加工等領域也廣泛使用。
涵蓋無速度傳感器磁通矢量控制、優化的V/F控制,具有速度控制和轉矩控制兩種方式。
采用優良的磁通矢量控制算法,控制精度高、速度響應快、低頻特性優越,±0.3%額定同步轉速(無PG矢量控制);±0.1%額定同步轉速(有PG矢量控制);±1%額定同步轉速(V/F控制)。
優異的應用宏功能、可驅動同步和異步電機、環境適應性強50℃不降容、支持雙鍵盤顯示,本機和遠控鍵盤可同時使用、體積小巧,高性價比。
上電短路檢測、輸入輸出缺相保護、過流保護、欠壓保護、過熱保護、過載保護、欠載保護、端子保護、停電不停保護、PID斷線保護、缺水保護等。
支持同步和異步電機高性能矢量控制
支持開環速度控制和轉矩控制
支持雙鍵盤控制,本地和遠程鍵盤可同時監控和操作變頻器
內置多種應用宏,針對不同應用行業只需要設置一個參數即可
內置參數校驗功能,設置參數了如指掌
支持隨機載波功能,電機噪聲更柔和
內置提升機專用控制參數組,實現提升領域平滑穩定控制
重載模式下,50℃環境溫度無需降容
項目 | 項目描述 | |||
輸入 | 額定電壓、頻率 | 單相220伏級:單相220V,50Hz/60Hz; 三相380伏級:三相380V,50Hz/60Hz。 | ||
允許電壓波動范圍 | 單相220伏級:200~260V; 三相380伏級:320~460V。 | |||
輸出 | 電壓 | 0~輸入電壓 | ||
頻率 | 0~600Hz | |||
過載能力 | 重載機型:150%額定電流 1 分鐘 輕載機型:120%額定電流 1 分鐘 | |||
控制性能 | 控制方式 | 無PG矢量控制,開環V/F控制,無PG轉矩控制,支持同步和異步電機 | ||
速度控制精度 | ±0. 3 % 額定同步轉速(無PG矢量控制); ±1% 額定同步轉速(V/F控制)。 | |||
調速范圍 | 1:100(無PG矢量控制); 1:50(V/F控制) | |||
起動轉矩 | 1.0Hz:150%額定轉矩(V/F控制); 0.5Hz:1 8 0%額定轉矩(無PG矢量控制)。 | |||
速度波動 | ±0.3%額定同步轉速(無PG矢量控制,無PG轉矩控制); | |||
轉矩響應 | ≤20ms(無PG矢量控制); | |||
頻率精度 | 數字設定:最高頻率×0.01%;模擬設定:最高頻率×±0.05% | |||
頻率分辨率 | 模擬設定 | 最高頻率的0.1% | ||
數字設定進度 | 0.01Hz | |||
外部脈沖 | 最高頻率的0.1% | |||
轉矩提升 | 自動轉矩提升;手動轉矩提升0.1~12.0% | |||
V/F曲線 (電壓頻率特性) | 額定頻率在5~600Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | |||
加減速曲線 | 兩種方式:直線加減速和S曲線加減速;15種加減速時間,時間單位(0.01s、0.1s、1s) | |||
制動 | 能耗制動 | ENA100系列三相22KW及以下功率段已內置制動單元,只需在(+)與PB之間加制動電阻;30KW及以上可外接制動單元于(+)和(-)之間,實現能耗制動。 | ||
直流制動 | 起動、停止動作分別可選,動作頻率0~15Hz,動作電流0~100%額定電流,動作時間0~30.0s | |||
點動 | 點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6000.0s可設置 | |||
多段速運行 | 通過內置PLC或控制端子實現多段速運行,多達15段,每段對應單獨加減速時間,內置PLC支持掉電保存 | |||
內置PID控制器 | 可方便的構成閉環控制系統 | |||
自動節能運行 | 根據負載情況,自動優化V/F曲線,實現節能運行 | |||
自動電壓調整(AVR) | 當電網電壓變化時,能自動保持輸出電壓恒定 | |||
自動限流 | 對運行器件電流自動限制,防止頻繁過流故障跳閘 | |||
載波調制 | 根據負載特性自動調整載波 | |||
轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑啟動 | |||
運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通信給定,可通過多種方式切換。 | ||
運行頻率給定通道 | 主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換。 | |||
捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁,同步切換。 | |||
輸入輸出特性 | 數字輸入通道 | 5路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入20KHz | ||
模擬輸入通道 | 2路模擬輸入通道,其中AI1為0~10V輸出,AI2通道為0~20mA或0~10V輸入可選 | |||
脈沖輸出通道 | 0.1~20KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出 | |||
模擬輸出通道 | 1路模擬信號輸出,AO1通道可選0~20mA或0~10V可實現設定頻率、輸出頻率等物理量的輸出 | |||
數字輸出 | 2路Y輸出、其中Y2可實現最高20K頻率輸出,1路Rel輸出 | |||
特色功能 | 快速限流 | 最大程度限制變頻器過流、更可靠運行 | ||
單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合,按一下起,再按以下停,再按一下又起,如此重復。此種用法簡單可靠。 | |||
定長控制 | 可實現定長控制 | |||
定時控制 | 定時控制功能:設定時間范圍0.1Min~6500.0Min | |||
虛擬端子 | 五組虛擬輸入、輸出IO,可實現簡易邏輯控制 | |||
操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | ||
按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | |||
雙鍵盤控制 | 可以使用外引鍵盤實現雙鍵盤控制(本地和遠程控制) | |||
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、欠壓保護、過熱保護、過載保護、欠載保護、端子保護、停電不停保護等 | |||
環境 | 使用場所 | 室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等 | ||
海拔 | 低于1000米。(高于1000米時需降額使用,每增加1000米高度輸出電流約降低額定電流的10%) | |||
周圍溫度 | -10℃~+50℃ | |||
周圍濕度 | 小于95%RH,無水珠凝結 | |||
振動 | 小于5.9米/秒2(0.6g) | |||
存儲溫度 | -40℃~+70℃ | |||
結構 | 防護等級 | IP20 | ||
冷卻方式 | 強制風冷 | |||
安裝方式 | 壁掛式 |

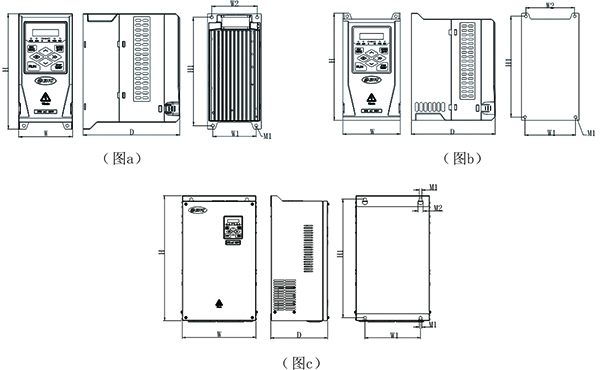

變頻器型號 |
H
(mm) |
H1
(mm) |
W
(mm) |
W1
(mm) |
W2
(mm) |
D
(mm) |
M1
(mm) |
M2
(mm) |
圖號 |
ENA100-2S0004 |
167 |
157 |
78 |
63 |
66 |
140 |
φ4.5 |
- |
圖a |
ENA100-2S0007 | |||||||||
ENA100-2S0015 |
171.5 |
161.5 |
92 |
81 |
78 |
134 |
φ4.5 |
- |
圖b |
ENA100-2S0022 | |||||||||
ENA100-4T0007 |
167 |
157 |
78 |
63 |
66 |
140 |
φ4.5 |
- |
圖a |
ENA100-4T0015 | |||||||||
ENA100-4T0022 |
171.5 |
161.5 |
92 |
81 |
78 |
134 |
φ4.5 |
- |
圖b |
ENA100-4T0037 | |||||||||
ENA100-4T0055 |
229 |
217 |
120 |
105 |
108 |
162 |
φ5.5 |
- | |
ENA100-4T0075 | |||||||||
ENA100-4T0110 |
291 |
276 |
160 |
144 |
141 |
180.5 |
φ6 |
- | |
ENA100-4T0150 | |||||||||
ENA100-4T0185 |
291 |
276 |
190 |
174 |
171 |
180 |
φ6.5 |
- | |
ENA100-4T0220 | |||||||||
ENA100-4T0300 |
415 |
394 |
245 |
185 |
- |
189 |
φ9 |
φ17 |
圖c |
ENA100-4T0370 | |||||||||
ENA100-4T0450 |
482 |
466 |
290 |
210 |
- |
210 |
φ9 |
φ17 | |
ENA100-4T0550 | |||||||||
ENA100-4T0750 |
482 |
466 |
333 |
220 |
- |
205 |
φ9 |
φ17 |
